Защита кабеля от температурных перепадов кембриком

Какая защита необходима проводам и кабелям?

Провода и кабели нуждаются в надежной защите от различных внешних факторов, в первую очередь от атмосферной коррозии. Для этого применяются специальные антикоррозионные покрытия, такие как краски, цинковое покрытие, полимерные или металлические оболочки. Эти защитные обеспечивают защиту оболочки от контакта с влагой и агрессивными веществами, содержащимися в воздухе, а также предотвращают их проникновение внутрь кабеля.

Соединения и стыки проводов требуют особой защиты, которая достигается благодаря применению уплотнительных элементов. Эти элементы обеспечивают герметизацию и защищают металл от воздействия агрессивных сред, вызывающих коррозию. Важно также учесть, что места соединений проводов нуждаются в дополнительной механической защите и качественной изоляции.

Термозащита кабеля с помощью кембрика.

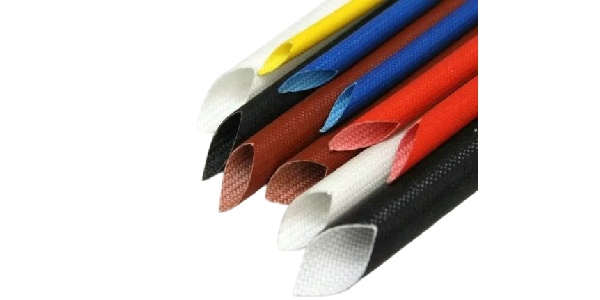

Кембрик представляет собой трубки, изготовленные из стекловолокна и покрытые слоем силикона. Эти трубки обладают высокой стойкостью к температурным колебаниям и обеспечивают отличные электроизоляционные свойства, что делает их незаменимыми в различных отраслях.

Процесс производства кембриков включает плетение текстурированных нитей стекловолокна с использованием техники саржа. Такой метод обеспечивает устойчивость плетеного кембрика к химическим воздействиям, включая воздействие кислот, щелочей.

Виды защитных кембриков

Виды кембриков

Существует несколько разновидностей кембриков, которые различаются в зависимости от использованных материалов:

• Термостойкие кембрики — изготавливаются из ПВХ и стекловолокна, что позволяет им выдерживать высокие температуры.

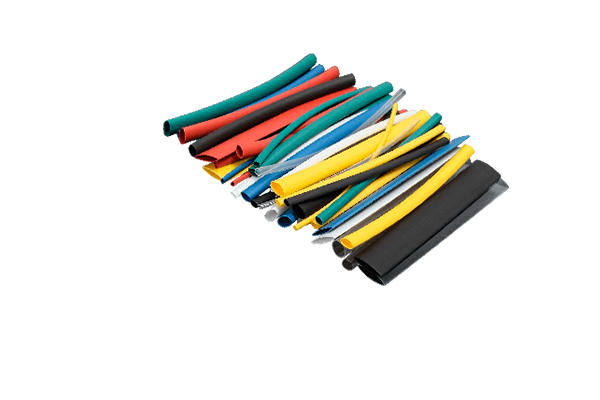

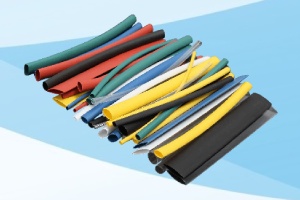

• Термоусадочные кембрики — реагируют на тепло, уменьшая свой диаметр и плотно фиксируясь на объекте.
• Кембрики на основе хлопчатобумажной ткани — отлично подходят для защиты проводов и кабелей в менее требовательных условиях.

Изделия из ПВХ имеют два основных типа:

• Круглые кембрики — свободно фиксируются на проводах и, следовательно, идеально подходят для горизонтальных участков, часто используются для маркировки.
• Овальные (сплющенные) кембрики — обеспечивают надежное крепление, но требуют наличия свободного пространства вокруг провода, чтобы избежать нагрузки на защитное покрытие.

Разные типы исполнения кембриков

Кембрики могут быть различными по толщине стенок: они бывают тонкостенными, толстостенными и со средним показателем.

С учетом современных требований рынка, производители предлагают специальные кембрики с дополнительными характеристиками.

• Флуоресцентные кембрики — хорошо видны в затемненных помещениях, что делает их удобными для определенных применений.
• Рифленые кембрики — предотвращают скольжение и обеспечивают надежное соединение при использовании.
• Высоковольтные кембрики — имеют повышенное электрическое сопротивление, что делает их идеальными для применения в высоковольтных системах.
• Тефлоновые кембрики — обладают отличной устойчивостью к агрессивным факторов окружающей среды, что позволяет использовать их в самых сложных условиях.

Эти разнообразные типы кембриков позволяют выбрать наиболее подходящий вариант для специфических задач, обеспечивая надежную защиту и изоляцию проводов и кабелей в различных условиях.

Технические характеристики кембрика:

• температура эксплуатации: от — 60°С до +530°С;
• максимальная кратковременная температура воздействия +530°С;
• прочность диэлектрическая: 7 кВ;
• огнеупорный;
• высокая механическая прочность;
• не пропускает электрический ток;
• высокий уровень теплопроводности;
• диаметр внутренний кембрика: от 1.0 до 15.0 мм;
• толщина стенки кембрика: 2,5 — 3 мм.

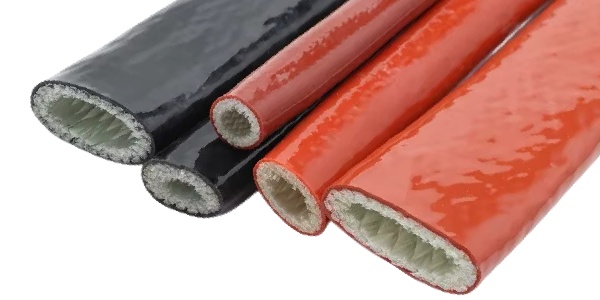

Строение и структура кембрика из стекловолокна с полимерным покрытием

Кембрики из стекловолокна с полимерным покрытием представляют собой специализированные защитные элементы, которые обеспечивают надежную изоляцию и защиту для электропроводки в условиях экстремальных температур и воздействия химических веществ. Их строение и структура можно охарактеризовать следующим образом:

Стекловолоконное основание

Материал. Основная часть кембрика состоит из стекловолокна, которое обеспечивает прочность и устойчивость к высокотемпературным условиям.

Термическая стойкость. Стекловолокно обладает высокой термостойкостью, что делает такие кембрики идеальными для использования в приложениях, где температура может значительно превышать обычные показатели.

Полимерное покрытие

Состав покрытия. Полимерное покрытие, чаще всего изготовленное из фторопластов (например, PTFE или PFA), силиконов или других термостойких полимеров, добавляет дополнительные защитные свойства.

Защита от химикатов. Полимерное покрытие защищает стекловолокно от воздействия агрессивных химических веществ и влаги, что продлевает срок службы кембрика.

Электрическая изоляция. Полимерные материалы обеспечивают отличную электрическую изоляцию, что делает такие кембрики незаменимыми в высоковольтных и сложных электрических системах.

Структурные особенности

Гладкая поверхность. Полимерное покрытие придаёт кембрику гладкую и химически стойкую поверхность, что уменьшает вероятность накопления пыли и других загрязнений.

Гибкость. Хотя основная структура из стекловолокна обеспечивает прочность, полимерное покрытие добавляет необходимую гибкость, что позволяет легко устанавливать кембрики вокруг проводов и в ограниченных пространствах.

Термоупругость. Уникальное сочетание стекловолокна и полимерного покрытия обеспечивает отличную термоупругость, что позволяет кембрику сохранять свою форму и защитные свойства даже при значительных температурных изменениях.

Кембрики, обладающие термостойкими свойствами, находят широкое применение в различных областях. Наиболее распространённые области использования включают производство нагревательных элементов, таких как хомутовые и патронные ТЭНы, бытовых приборов, термического оборудования.

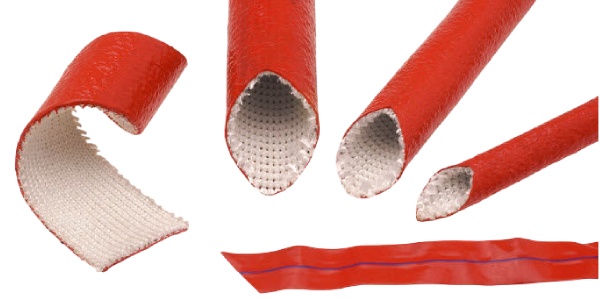

Строение стекловолоконного кембрика

Стекловолоконные кембрики чаще всего используются области энергетики и электротехники, в аэрокосмическом и автомобильном производстве, в химической и нефтяной промышленности. Кембрики из стекловолокна с полимерным покрытием представляют собой высокоэффективные защитные элементы, обладающие отличными термостойкими и изоляционными свойствами, что делает их незаменимыми в современных технологиях и сложных условиях эксплуатации.

Отличительные характеристики кембриков

Ранее применялись только термостойкие твёрдые кембрики, представляющие собой отрезки ПВХ-трубок различных диаметров. Этот материал практически не поддаётся растяжению и может трескаться при сильном натяжении, поэтому важно подбирать кембрик индивидуально, учитывая диаметр провода или кабеля.

На сегодняшний день термоусадочные кембрики стали более популярными. Они уменьшаются в размере при нагреве, что позволяет им плотно обхватывать место соединения. Это значительно упрощает процесс установки, поскольку дополнительная фиксация краёв изолентой больше не требуется. Эти кембрики изготавливаются из сшитого полиэтилена, а также из различных полимеров, таких как PTFE, PVDF, PET и силиконовая резина.

Преимущества термостойких кембриков

1. Доступная цена — кембрики доступны по стоимости, что делает их экономичным решением для защиты проводов.
2. Удобство использования — процесс изоляции соединений занимает всего несколько секунд, что значительно ускоряет монтаж и ремонт.
3. Долговечность — кембрики обладают продолжительным сроком службы, что обеспечивает их эффективное использование на протяжении многих лет.
4. Многоразовое использование — большинство кембриков можно использовать повторно, за исключением термоусадочных, которые фиксируются в процессе нагрева.
5. Легкость маркировки — на кембриках удобно наносить маркировку, что упрощает идентификацию проводов и кабелей.

Таким образом, кембрики являются важным компонентом для создания безопасной и надёжной электропроводки, обеспечивая защиту и изоляцию в различных условиях эксплуатации.

Итоги

Защита проводов и кабелей — это не побочный процесс, а важный аспект обеспечения долговечности и надежности электрических систем. Использование специализированных защитных элементов, таких как кембрики, позволяет эффективно справляться с воздействиями высоких температур, химических агентов и механическими повреждениями. Разнообразие материалов и технологий их изготовления способствует адаптации к самым различным условиям эксплуатации.

Важность выбора правильного кембрика нельзя переоценить. Надежность соединений, устойчивость к коррозии и влагозащита — основные факторы, которые обеспечивают безопасность электрических сетей. Принимая во внимание требования конкретной области применения, можно выбрать оптимальный вариант защиты, который будет служить долгие годы.

Правильное использование современных технологий и материалов позволяет предотвратить проблемы, связанные с поломками, и гарантирует стабильность работы систем в любых условиях. В нашей статье мы подробно рассмотрели, какие задачи можно решить с помощью кембриков, выяснили их структуру и особенности, и обсудили преимущества их использования в различных областях. Кембрики с термостойкими свойствами широко используются для защиты проводов и в нагревательных элементах. Кембрики изготавливаются из различных полимеров, включая стекловолокно, сшитый полиэтилен и силиконовую резину, что обеспечивает высокую надёжность и защитные свойства при использовании в условиях высоких температур и напряжений.
